Aloka(Япония)

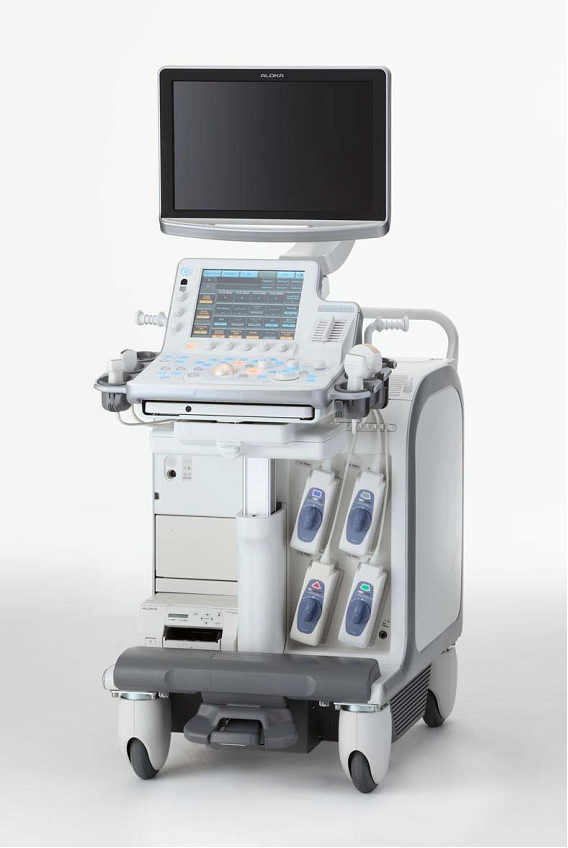

ProSound F-75
Цветной ультразвуковой сканер премиум класса для всех видов исследований.
Современные технологии
· eTracking - расчёт параметров сосудов (опционально), вычисляются такие параметры как модуль
эластичности (Ep), параметр ригидности (beta), податливость сосудистой стенки (AC), точечная скорость
пульсовой волны (PWV-beta) и индекс приращения (AI)
· eFlow - расширенное цветовое допплеровское картирование - высокочувствительный метод отображения
кровотока с улучшенным пространственным и временными разрешением благодаря расширенному диапазону
передатчика и приёмника, а также пересмотренному методу обработки сигнала.
· DDD - двойной динамический экран - выведение на экран одновременно двух движущихся В-изображений:
одного с цветным доплеровским картированием, а второго - без него.
· WI - расчёт интернсивности волны (опционально). Сердце и артериальная система при своей работе
оказывают взаимное влияние друг на друга посредством прямых и отраженных волн. WI - вычисления,
основанные на измерении кровяного давления и скорости кровотока в выбранной точке циркуляторной
системы, это новый индикатор динамики кровотока, который пролагает путь к анализу взаимовлияния сердца
и артериальной системы. Анализ включает в себя характеристику сжатия и дилатации, оценку влияния
отраженных от периферии волн и индекс, связанный со временем. Режим совместим с линейными датчиками
UST-5411, UST-5412, UST-5548, UST-5543.
· FMD - методика поток-опосредованной дилатации (опционально) - эффективное неинвазииное средство
оценки функции эндотелия сосудов. Эта методика вносит значительный вклад в раннее выявление
атеросклероза. Основана на постоянном измерении диаметра сосуда - для этого датчик фиксируется
специальным держателем с фиксатором.
· EFV - панорамное сканирование (опционально), реконструкция изображения при перемещении датчика
вдоль органа - позволяет расширить поле исследования и упростить постановку диагноза.
· TDI - тканевой допплер, отображение движения тканей в цвете. Выбор между режимами "скорости" и
"энергии".
· Strain/TDI анализ
· FAM - анатомический M-режим, возможность ручного выбора до 3-х произвольных сечений в M-режиме,
а также реконструкция M-картинки из сохранённой последовательности изображенний.
· Автоматическое измерение комплекса интима-медиа сосуда AutoIMT (опция)
Режимы сканирования
· стандартные: B, М, D, 2B, 4B, B+M, B+D, B+M+D
· с цветным допплером: 4B, M, B+B, B+M, B+D
· допплеровские: PW (импульсно-волновой), HPRF (высокочастотный), CW (постоянно-волновой), цветной,
энергетический, направленный энергетический, тканевой
· триплексный (B+Color+D) - 3D/4D в реальном времени (опционально)
· FreeHand 3D (опционально)
· Триггерный режим с контрастом (опционально)
· Эластография (опционально)
Типы применяемых датчиков
· Электронные конвексные и микроконвексные
· Электронные линейные
· Электронные с фазированной решёткой
· Матричные
· Объёмные 3D/4D
· Карандашные CW
Отчёты и измерения
· Общие: длина, площадь, объём, гистограмма, угол, B индекс.
· Допплеровские: M и D индексы, скорость, время, ускорение, градиент давления, оконтуривание
допплеровского спектра (на зафиксированном изображении), сердечный ритм, сопротивление, стенотический
поток, обратный поток, профиль кровотока (опционально) и др.
· Акушерство: вес плода, допплеровские параметры, параметры сердца плода, индекс околоплодных вод
(AFI), длина шейки матки, анализ роста на основании предыдущих измерений, совместимость с многоплодной
беременностью, гестационный возраст.
· Гинекология: измерение параметров матки, шейки, яичников, фолликул, мочевого пузыря, маточной и
овариальной артерий.
· Кардиология (опционально): объём левого желудочка, Симпсон, Буллет, индексы AVA, MVA, LA/Ao,
RVD, LVMass (AL), IVC, индекс сократимости миокарда (опционально), поток через выносящий тракт
правого желудочка, трансмитральный поток, регургитантные потоки, анализ асинхронности и др.
· Периферические сосуды: общая сонная артерия, внутренняя сонная артерия, наружная сонная артерия,
бифуркация сонной артерии, позвоночная артерия, % площади стеноза, % стенозированного диаметра,
отношение интима-медия, кровоток по артериям нижних конечностей, кровоток по артериям верхних
конечностей, толщина интима-медиа и др.
· Урология: объём простаты, объём мочевого пузыря, семенной пузырёк, объём яичка, объём почки,
толщина коркового слоя, объём надпочечника.
· Брюшная полость: желчный пузырь, общий желчный проток, поджелудочная железа, почка, селезёнка,
объёмное образование, диаметр брюшной аорты, диаметр воротной вены, кровоток по почечной артерии,
брюшной кровоток, кровоток по шунту, объём кровотока.
· Малые органы: индекс NT, объём щитовидной железы, измерения для молочной и щитовидной желез.
Архивация данных
· кинопамять до 6800 изображений в B-режиме (с возможностью записи ЭКГ)
· кинопамять до 813 секунд в M и D режимах
· высокоскоростная передача кинопамяти на жёсткий диск
· хранение данных в форматах JPEG, DICOM, AVI, TIFF, BMP
· сеть 10 BASE/T и 100 BASE/TX
· хранение изображений на USB флэш картах
· хранение изображений на CD-R/DVD-RAM
· подключение в DICOM-сеть (опционально) и структурированный отчёт SR DICOM (опция)
Дополнительные блоки физиологических сигналов (опция)
· 3-х канальное ЭКГ с синхронизацией
· ФКГ (фонокардиография)
· снятие пульсовой волны
· отображение дыхательного ритма
Дополнительные опции
· 3D/4D режим реконструкции в реальном времени (опция)
· Мультиплановое сканирование в трёх проекциях (опция)
· Мультисрезоваое сканирование (УЗИ-томография) (опция)
· Трёхмерная реконструкция кровотока (цветного допплера) (опция)
· Автоматическое измерение объёмов (опция)
· Режим компаудинга - отклонение луча относительно плоскости линейных и конвексных датчиков
· Трапециевидное сканирование на линейных датчиках (виртуальный конвекс)
· Стиринг на линейных датчиках +/- 30 градусов с шагом в 5 градусов.
· Эластография на линейных датчиках (опция)
Технические характеристики
· ЖК монитор 19"
· Сенсорный ЖК дисплей на панели управления 10.4"
· 4 активных коннектора для датчиков
· 1 коннектор для карандашных датчиков CW (опционально)
· 5 портов USB
· Энергопотребление: 800-1200 В/А
